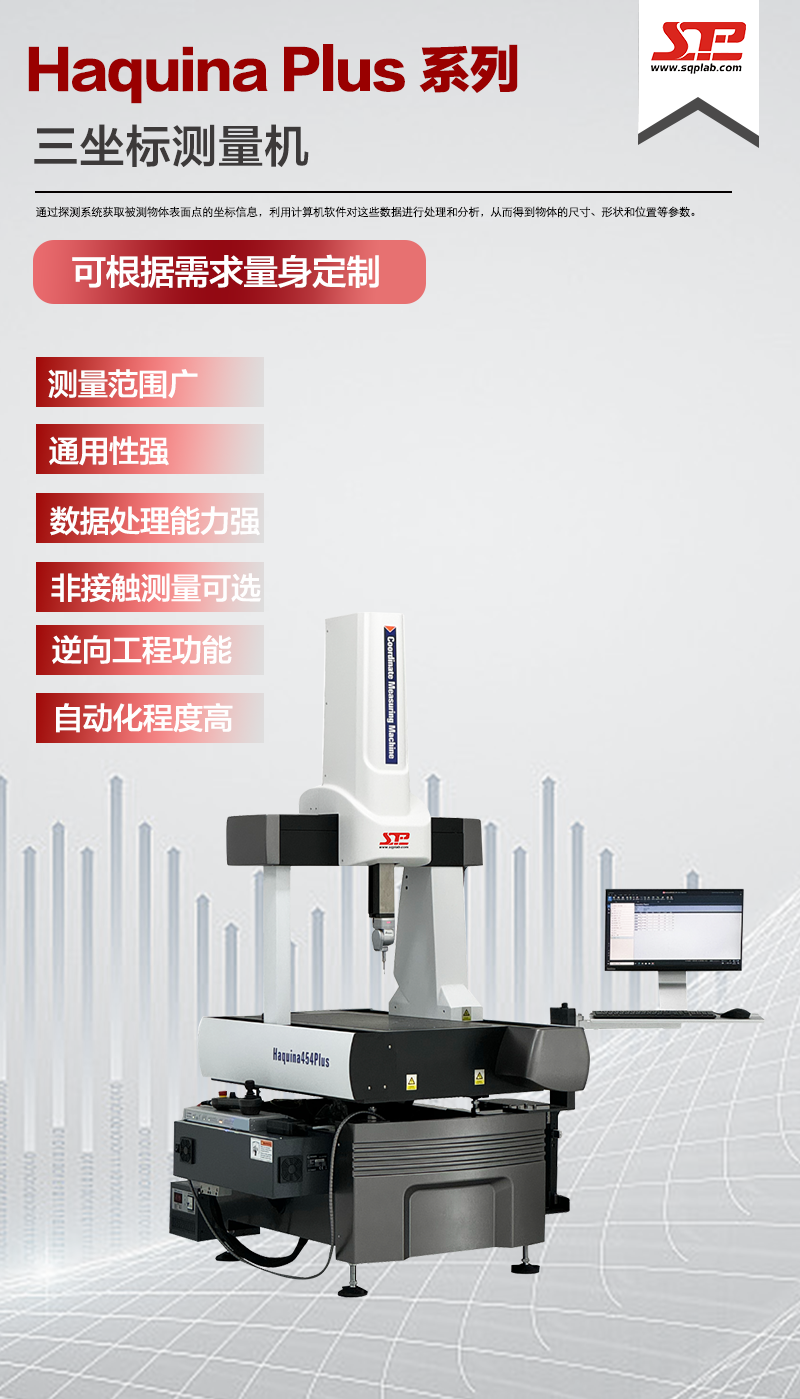

規格型號：Haquina Plus 系列
數據指標：MPEE≤3.5+L/300
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
1.三軸系統防污設計，很好的阻隔生產現場的粉塵和雜物，保證精度系統的穩定和精確；
2. 溫度補償系統：機器各軸以及工件都含有高精度溫度傳感器，分辨率0.1℃，保證工件
3. 在不同溫度下的精度，無需恒溫，高效可靠；
4.高可靠性不銹鋼直線導軌，高性能電機及高性能傳動機構確保測量時測量機的最優性能；
5. 標配被動式隔振系統，可應對大部分振源；
6.結構緊湊，抗震動能力強，測量操作一體，使用空間小，無需氣源；
7. 配備坐標測量軟件（Rational DMIS），可滿足任何通用車間檢測需要。

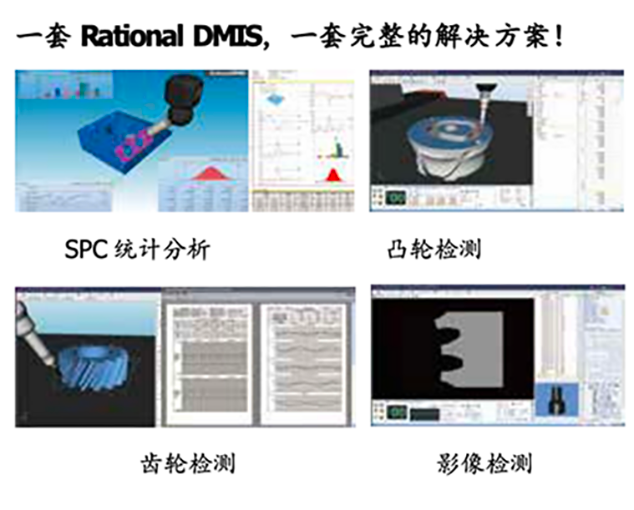

模塊豐富的計量軟件：Rational-DMIS
獲得ANSI、ISO、GB、PTB標準認證，完全支持國際流行的I++控制協議。
友好簡潔的軟件界面、獨特的拖拉式快速操作、與CAD數據的無縫連接、
從測量到輸出報告100%圖形可視化，給企業提供完整的測量解決方案。

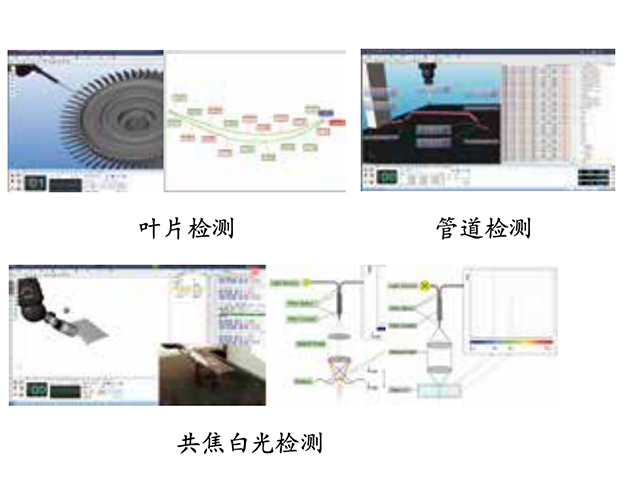

Rational DMIS 軟件集成了CAD模塊、薄壁件模塊、掃描模塊，可滿足客戶
日益增長的測量需求。
Rational DMIS 的特色包括：
● 100% DMIS內核；可實現DMIS程序的導入/導出；
● 與CAD數據無縫連接；
● 支持IGES，STEP，DXF，STL，XYZ等格式；
● 支持輸出Q-DAS，DML等格式數據；
● 支持CATIA，UG，PRO-E，Solidworks，Parasolid直讀接口；
● 智能檢測：檢測路徑實時仿真，自動優化檢測路徑；
● 完整、快速的公差計算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多種標準；
● 豐富多樣的報告輸出；支持HTML、 Excel、 PDF、OUT、TXT格式。
|
型號 |
最大允許誤差 MPE(μm)，L(mm)， (ISO10360-2) |
三維最大速度 (mm/s) |
三維最大加速度 (mm/s2 ) | |||
|
MPEE |
MPEP | |||||
|
20±2° |
20±5° |
R0 | ||||
|
Haquina 322 |
3.5+L/300 |
4.5+L/300 |
2.5 |
3.5 |
520 |
1730 |
|
Haquina 454 |
3.5+L/300 |
4.5+L/300 |
2.7 |
4 |
520 |
1730 |
|
Haquina 674 |
3.7+L/300 |
3.9+L/300 |
2.7 |
4 |
520 |
1730 |
|

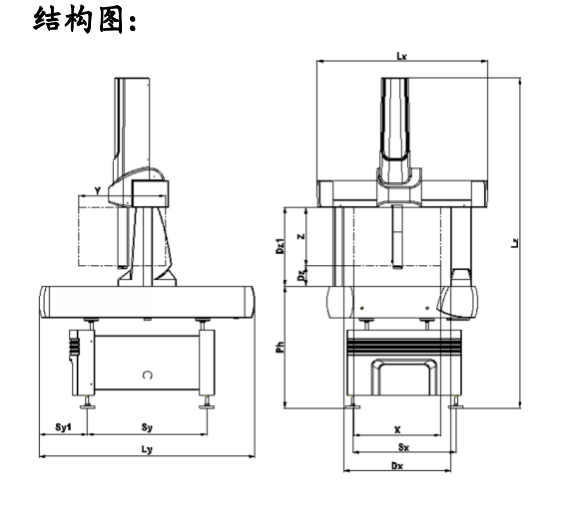

型號 |
行程范圍 |
外形尺寸 |
測量空間 |
被測工件 最大 重量(Kg) |
機器 重量 (Kg) | ||||||
|
X |
Y |
Z |
Lx |
Ly |
Lz |
Dx |
Dz |
Dz1 | |||
|
Haquina 322 |
300 |
300 |
250 |
716 |
912 |
1750 |
300 |
114 |
364 |
100 |
350 |
|
Haquina 454 |
400 |
470 |
358 |
917 |
1400 |
2230 |
560 |
121 |
541 |
160 |
758 |
|
Haquina 674 |
600 |
700 |
358 |
1170 |
1811 |
2276 |
805 |
121 |
541 |
300 |
1148 |
|
性能測試時的測頭配置： HH-MI探針長度 21mm，針尖直徑 4mm；HP-TM/TP20標準測力，探針長10mm，針尖直徑 4mm。 性能指標在以下條件下有效： 標準環境溫度：18 - 22°C；環境溫度變化：1°C/h - 2°C/24h；溫度梯度：1°C/m；相對濕度：25% - 75% |
