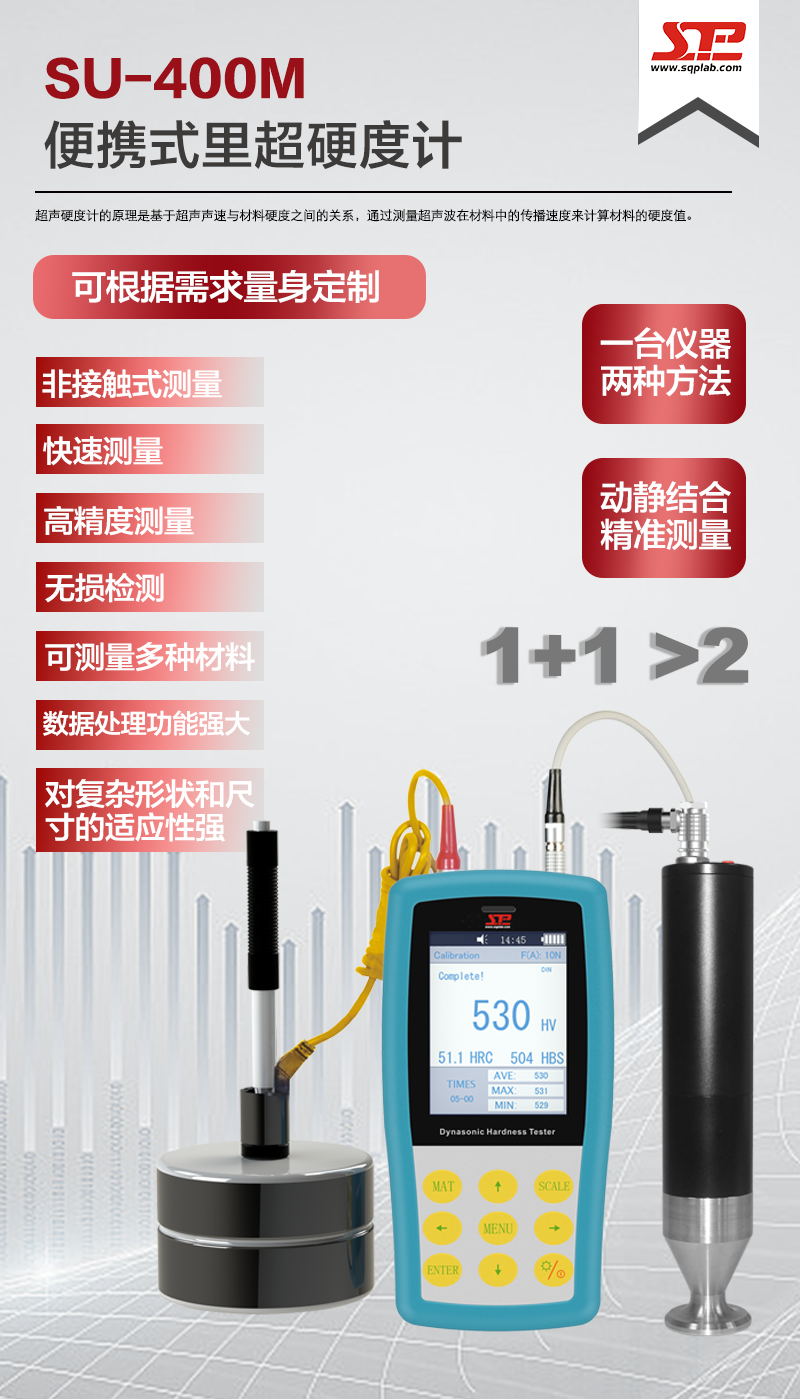

規格型號：SU-400M
數據指標：測量范圍：HV:50～1599;??HRC:20～68;??HB:76～650；HRB:41～105; HLD:170～960；
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
● 一機雙用——機器不僅支持超聲波壓頭，還支持里氏沖擊裝置；
● 金屬外殼——金屬質感，高效屏蔽電磁干擾，提升儀器穩定性；
● 彩屏顯示——大屏幕顯示當前測量值、累計測量值、最大值、最小值和平均值
● 藍牙傳輸——支持無線藍牙打印和數據傳輸
● 海量存儲——可同時存儲1000組測量數據
● 校正通道——可存儲20組校正數據供隨時調用無須再浪費時間對同一材料反復進行校正。
技術參數：
產品名稱 | 里超硬度計 |
型號 | SU-400M |
貨號# | #882-151M |
可選超聲測頭 | 手動HP-1K、HP-2K、HP-5K、HP-10K測頭和電動MP-300、MP-500、MP-800、MP-1000 |
沖擊裝置 | 標配：里氏D（可選DC,DL,D+15,C, G） |
硬度標尺 | HL、 HV、HB、HRC、HRB、HRA、HS等 |
測量范圍 | HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960； |
測量精度 | HV:±3%HV; HRC:±1.5HRC; HB:±3%HB;HL: ±8HL |
標尺分辨率 | 0.1HR, 1HV, 1HB, 1HLD,0.1HS |
數據顯示 | 測量值、最大值、最小值、平均值、平均模式、批量模式等 |
數據存儲 | 可存儲1000組測量數據和20個校準值 |
數據傳輸 | 藍牙 |
持續工作時間 | 10小時（不開背光燈） |
工作環境 | 溫度：-10℃~50℃; 濕度:30%~80% |
工作電壓 | 4.2V |
充電方式 | USB |
外形尺寸 | 160x80x31mm |
儀器重量 | ≤500g（不包括探頭） |
SU-400M標準配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# | 產品名稱 | 貨號# |
主機SU-400M | 882-151M | 洛氏硬度塊 (58~65)HRC | 882-641 | 防震儀器箱 | 882-901 |
10N電動測頭 | 882-251 | 里氏硬度塊 (750~830)HLD | 882-630 | USB充電器 | 882-851 |
D型沖擊裝置 | 882-410 | 測頭數據線 | 882-801 | 說明書 | SU-400M |
內六角扳手 | ------ | 合格證/保修卡 | SU-400M | 裝箱單 | SU-400M |
SU-400M可選配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# |
10N手動測頭HP-1K | 882-311 | 硬度塊(28~35)HRC | 882-611 |
20N手動測頭HP-2K | 882-321 | 硬度塊(38~45)HRC | 882-621 |
50N手動測頭HP-5K | 882-331 | 硬度塊(48~55)HRC | 882-631 |
98N手動測頭HP-10K | 882-341 | 硬度塊(300-800)HV1 | 882-651 |
3N電動測頭MP-300 | 882-211 | 硬度塊(300-800)HV5 | 882-661 |
5N電動測頭MP-500 | 882-231 | 硬度塊(300-800)HV10 | 882-671 |
8N電動測頭MP-800 | 882-241 | 深孔探頭保護帽 | 882-721 |
大圓柱支撐環 | 882-531 | 標準探頭保護帽 | 882-711 |
藍牙打印機 | 890-831 | 測試支架 | 882-301 |
藍牙上位機模塊 | 882-710 | 微型打印機 | 882-831 |
小圓柱支撐環 | 882-521 | 平面支撐環 | 882-511 |
測試支架MU-100 | 882-301 | V型支撐環 | 882-551 |
測試支架MU-200 | 882-201 | 小圓柱支撐環 | 882-521 |
測試支架MU-300 | 882-101 | 大圓柱支撐環 | 882-531 |
測試支架MU-400 | 882-401 | 統計軟件 | 882-381 |

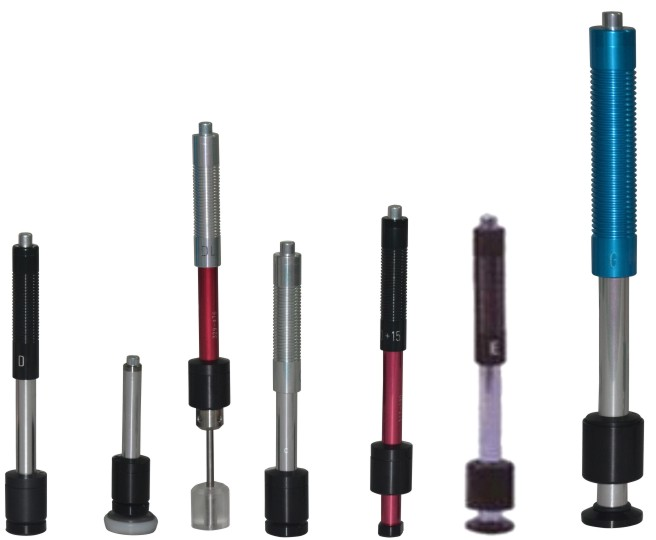

可選沖擊裝置：

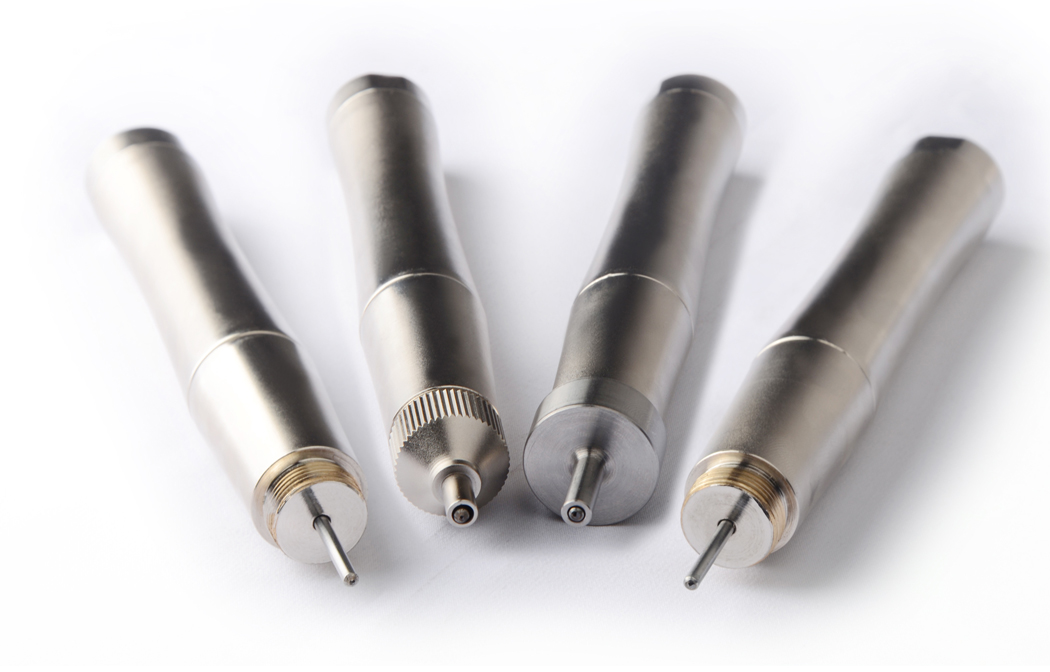

超聲硬度計手動測頭：
手動測頭特點：
●超聲波接觸阻抗方法；
●無需借助外部支架就可獲得準確的硬度測量值；
●360°無死角快速測量；
●優異的人體工程學設計便于握緊測頭；
●完美的測頭尺寸和重量使得測量角度的控制更為得心應手；
●在固定的位置甚至材料的邊緣都能準確快速的測量；
●表面壓痕小，便于材料和工件的后期處理。
技術參數：
測頭類型 | HP-1K | HP-2K | HP-5K | HP-10K |
貨號# | 882-311 | 882-321 | 882-331 | 882-341 |
真實試驗力 | 10N | 20N | 50N | 98N |
直徑 | 22mm | 22mm | 22mm | 22mm |
長度 | 154mm | 154mm | 154mm | 154mm |
諧振棒直徑 | 2.4mm | 2.4mm | 3mm | 3mm |
測量面最大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm |

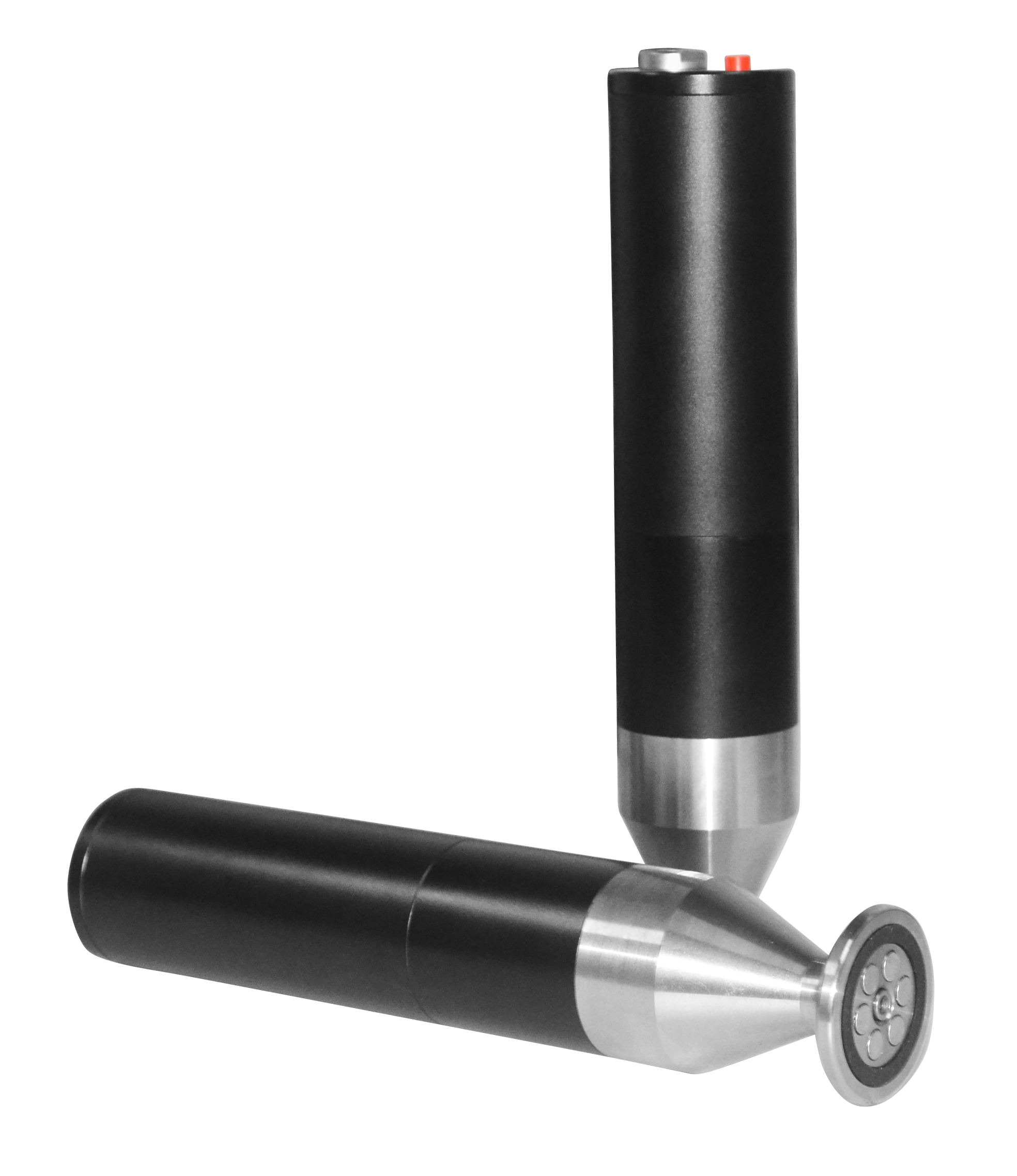

超聲硬度計電動測頭：
電動測頭特點：
l 超聲波接觸阻抗方法；
l 無需借助外部支架就可獲得準確的硬度測量值；
l 專利磁性支撐環；
l 人體工程學流線型設計；
l 測試壓痕小，便于材料和工件的后期處理，適合機加工后的成品測量；
l 一鍵操作，電動自動加載/保荷/卸載；
l 特別適用于薄片，鍍烙，鍍銅，滲碳，滲氮層硬度的測量；
l 配置加長保護帽，輕松測量深孔和圓弧面等不規則面的硬度。
技術參數：
測頭類型 | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
貨號# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
真實試驗力 | 3N | 5N | 8N | 10N | 20N |
直徑 | 46mm | 46mm | 46mm | 46mm | 46mm |
長度 | 197.5mm | 197.5mm | 197.5mm | 197.5mm | 197.5mm |
諧振棒直徑 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm | 2mm |
標準硬度塊參數：
硬度值范圍 | 貨號# | 均勻度 | 硬度塊尺寸 |
(28~35)HRC | 882-611 | ±1.5HRC | ?90x16mm |
(38~45) HRC | 882-621 | ±1.5HRC | ?90x16mm |
(48~55)HRC | 882-631 | ±1.5HRC | ?90x16mm |
(58~65)HRC | 882-641 | ±1.5HRC | ?90x16mm |
(300~800)HV 1 | 882-651 | ±3% HV | ?90x16mm |
(300~800)HV 5 | 882-661 | ±3% HV | ?90x16mm |
(300~800)HV 10 | 882-671 | ±3% HV | ?90x16mm |
(85~550)HB | 882-681 | ±3%HB | ?90x16mm |

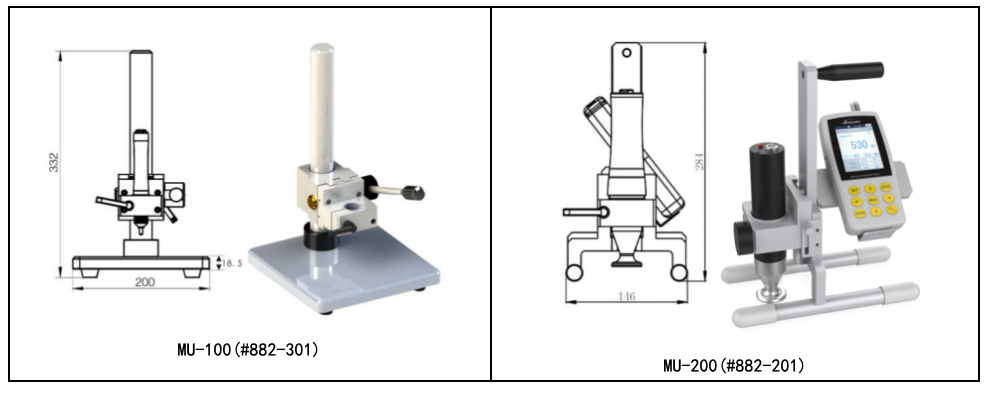

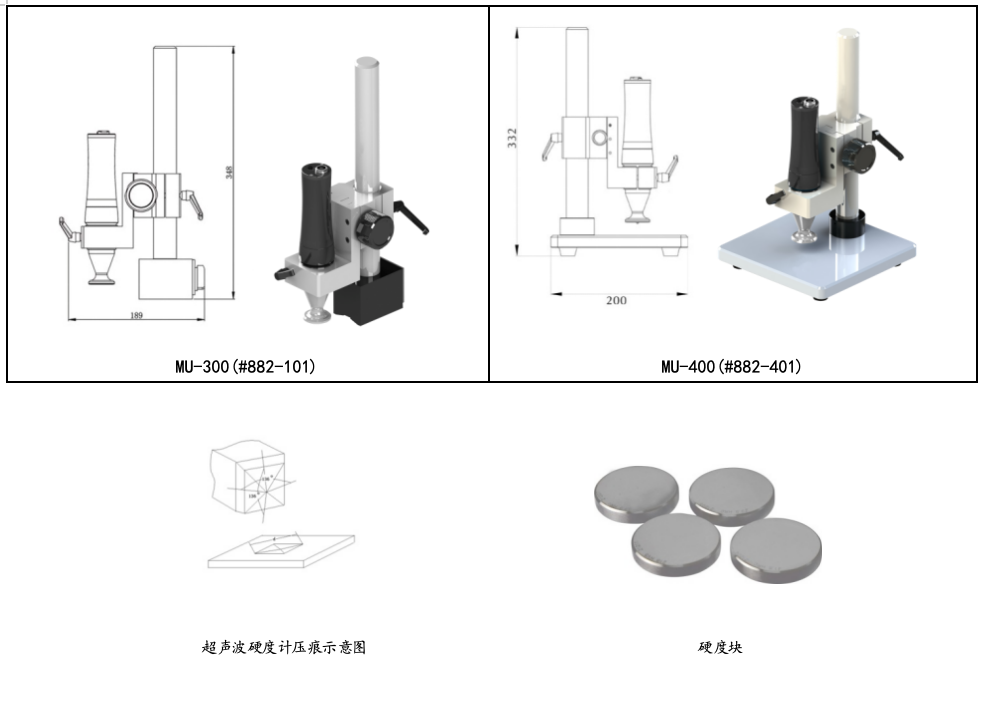

測試支架:
型號 | MU-100 | MU-200 | MU-300 | MU-400 |
貨號# | 882-301 | 882-201 | 882-101 | 882-401 |
材料 | 不銹鋼 | 鎂鋁合金 | 鋁 | 不銹鋼 |
重量 | 8.8Kg | 1.6Kg | 4.5Kg | 9.5Kg |
外形尺寸 | 200x200x332mm | 205x142x284mm | 200x120x348mm | 200x200x332mm |
包裝尺寸 | 320x320x440mm | 405x340x580mm | 398x310x540mm | 398x398x530mm |
備注 | 手動測頭專用支架 | 電動測頭軋輥專用支架 | 磁力支架 | 電動測頭專用支架 |
測試支架型號分類：
支撐環參數：
支撐環名稱 | 平面支撐環 | 小圓柱支撐環 | 大圓柱支撐環 |
貨號# | 882-511 | 882-521 | 882-531 |
應用范圍 | 平面試樣 | 直徑8-22mm試樣 | 直徑16-80mm試樣 |

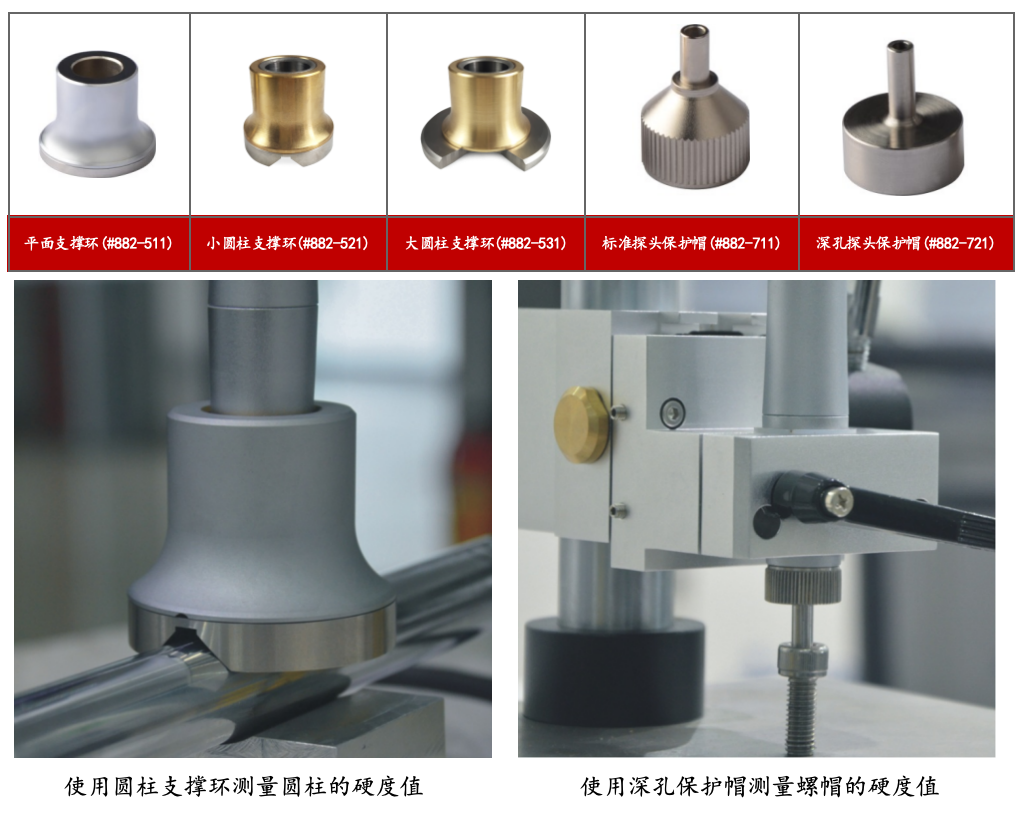

支撐環及保護帽:
超聲波硬度計探頭應用領域:
試驗力 | 模式 | 特性 | 典型應用 |
98N | 標準長度（手動） | 壓痕較大，對表面要求低 | 小型鍛件、鑄造材料、焊縫檢查、熱影響區 |
49 N | 標準長度（手動） 長探頭（手動） 短探頭（手動） | 常用 延長30mm 長度縮短(90mm),電子元件分離式布置 | 感應硬化或滲碳零件，如凸輪軸、渦輪焊縫檢查、熱影響區 測量凹槽、齒側和齒根 渦輪葉片、直徑大于90 mm的管道內壁 |
10 N | 標準長度（手動） 長探頭（手動） 短探頭（手動） | 容易加壓，提供小半徑測試的控制 延長30mm 長度縮短(90mm),電子元件分離式布置 | 離子滲氮沖模、模殼、夾具、薄壁件 軸承、齒側 渦輪葉片、直徑大于90 mm的管道內壁 |
20N | 電動探頭 | 電機加載，凹痕更小 | 光滑的精密零件、齒輪、軸承滾道 |
10N | 電動探頭 | 電機加載，凹痕更小 | 光滑的精密零件、齒輪、軸承滾道 |
8 N | 電動探頭 | 電機加載，凹痕更小 | 光滑的精密零件、齒輪、軸承滾道 |
3 N | 電動探頭 | 電機加載，凹痕更小 | 薄層，如鋼筒上的銅或鉻；銅輪轉影印筒；鍍層、表面硬化件 |
