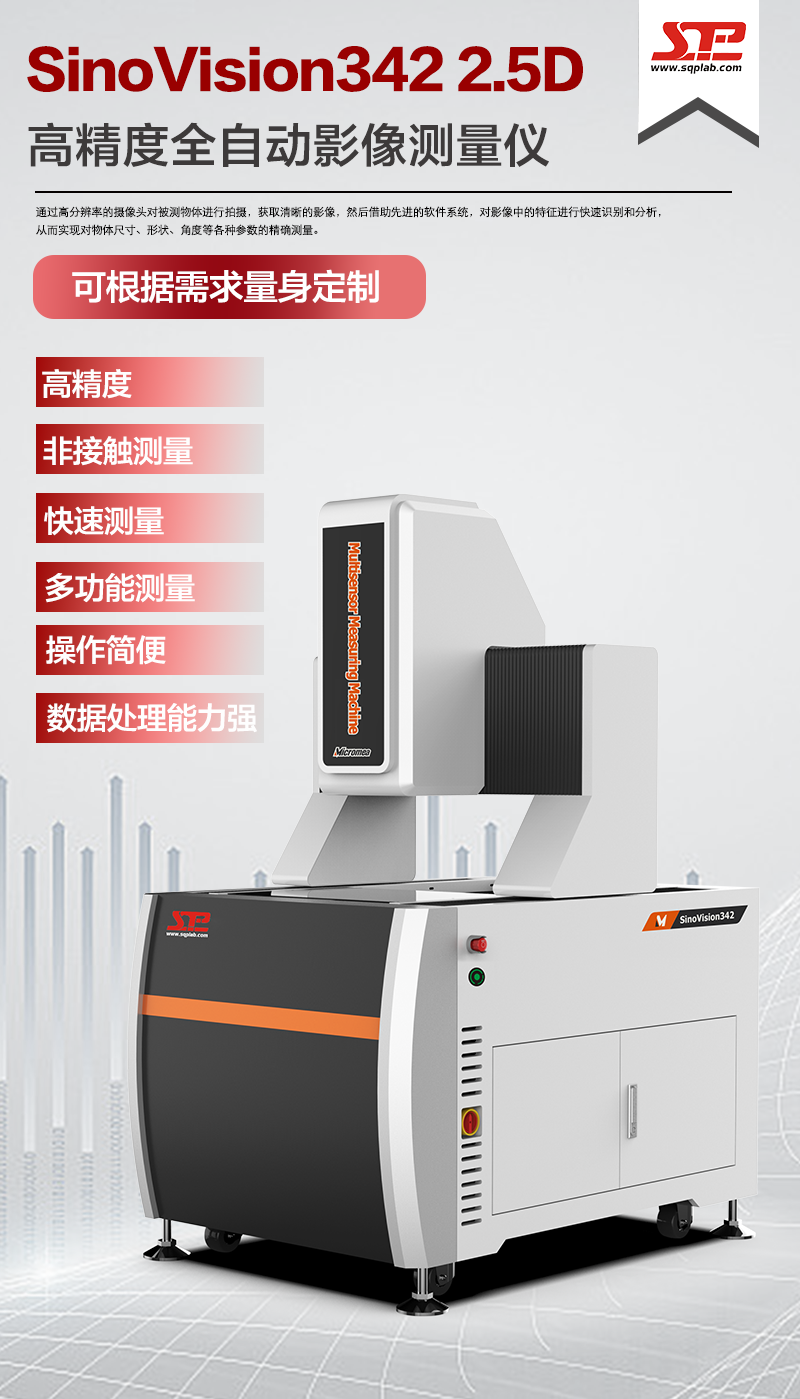

規格型號：SinoVision342
數據指標：E1xy精度≤1.2+L/200
立即免費獲?。簝x器報價方案與儀器PDF資料！
● 移動橋式結構，測量工件固定不動；
● 四軸CNC全自動閉環控制，全自動測量；
● 采用進口印度黑花崗巖基座和橫梁，并嚴格采用三坐標生產工藝，穩定可靠；
● 采用6061航空標準鋁合金，韌性高，加工后不易形變，保證長期穩定的精度性能；
● 采用專業結構設計仿真分析系統進行分析優化，結構更合理。
● 進口RSF開放式光柵尺，分辨率0.1um，精度高，穩定性好；
● 進口G1-SP高精度導軌、研磨級滾珠螺桿和交流伺服電機，確保機臺運動系統定位精度的穩定性；
● 高分辨率1/1.8’’彩色相機，滿足清晰觀察和穩定測量的需求；
● 采用13.3X光譜共焦同軸自動變倍鏡頭，光譜共焦激光與變倍鏡頭同軸、同步、齊焦；
● 程控式5環8區40相LED表面光源、透射平行LED輪廓光源系統，智能實現256級亮度調節；
● 標配iMeasuring全自動影像測量軟件，功能強大，簡單易用。
|
2.5D高精度全自動影像測量?jī)x | |
|
產品型號 |
SinoVision342C |
|
產品貨號 |
528-380H |
|
產品類型 |
非接觸光學測量 非接觸激光測量 |
|
X/Y軸行程 |
(300*400)mm |
|
Z軸行程 |
高精度直線導軌，有效行程200mm |
|
X/Y/Z軸分辨率 |
0.1um |
|
測量精度 |
XY軸：E1, 1.2+L/200um; E2, 2.0+L/200um |
|
Z軸：≤1.2+L/200(um)，注：驗證區域?yàn)楦弑都凹す庑谐虄?nèi)。 | |
|
重復精度 |
1.8um |
|
底座和立柱 |
高精度印度黑花崗巖 |
|
照明系統 軟件調控 |
表面5環8區40相無級可調LED冷光源 |
|
同軸LED冷光源 | |
|
透射LED平行（面）光源 | |
|
數字相機 |
1/1.8”數字相機 |
|
變焦物鏡 |
13.3X電動同軸光鏡頭 |
|
光學放大倍率：0.6X~8X倍；視頻放大倍率：25X~333X | |
|
操作系統 |
支持WIN10/11-32/64位操作系統 |
|
測量軟件 |
iMeasuring |
|
操作語言 |
英文、簡體中文、繁體中文，可增加其他語言版本 |
|
外形尺寸(WxDxH) |
(1165*880*1650)mm |
|
設備凈重 |
650Kg |
備注：
n L表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
n **放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
n 客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大倍率：10X~85X或者40X~340X。
n 工作環境：溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz。

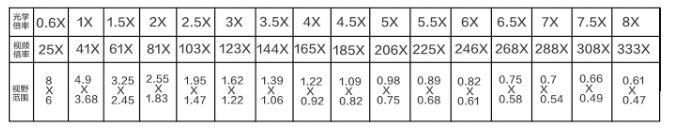

n 光學倍率、視頻放大倍率及視野范圍等參數如下
